Комплект 3 осевой контроллер cnc

Типы комплектов контроллеров ЧПУ с 3 осями

Комплект контроллера ЧПУ с 3 осями - это набор, используемый для управления тремя осями станка с ЧПУ (ЧПУ - числовое программное управление). Доступны различные типы комплектов контроллеров ЧПУ с различными функциями и возможностями.

• Специализированные контроллеры ЧПУ:

  Специализированные контроллеры ЧПУ предназначены для точного управления станками с ЧПУ. Обычно они имеют встроенный сенсорный интерфейс, который позволяет пользователям загружать файлы САПР (автоматизированное проектирование)/САПР (автоматизированное производство) непосредственно с USB-накопителя или по Wi-Fi. Примерами являются контроллеры MACH3/5/UC400 и контроллер DSP.

• Контроллеры на базе ПК:

  Контроллер ЧПУ на базе ПК использует персональный компьютер для своей работы. Конструкция предоставляет возможность для высокой гибкости и возможностей обработки, связывая станок с ЧПУ с компьютером, на котором работает специальное программное обеспечение для управления и работы станка. Затем компьютер преобразует команды в сигналы, которые управляют движением режущего инструмента станка с ЧПУ. Обычно это преобразование команд осуществляется с помощью платы управления движением или ПЛК (программируемого логического контроллера). Примером этого является комплект TK1 с 3 осями для MACH3.

• Контроллеры на базе PIC:

  Эти контроллеры основаны на технологии PIC (периферийный интерфейсный контроллер), которая является своего рода микроконтроллером, производимым компанией Microchip Technology. Контроллер ЧПУ PIC использует присущую программируемость PIC для управления движением станков с ЧПУ. Это дает возможность для настройки различных приложений и настроек. Станок с ЧПУ такого типа обычно используется для фрезеровки печатных плат (печатные платы). Примером контроллера ЧПУ на базе PIC является комплект фрезерного станка с ЧПУ с 3 осями с контроллером PNC-11.

• Контроллеры на базе Arduino:

  Эти контроллеры используют Arduino - это платформа с открытым исходным кодом для электроники, основанная на простом в использовании оборудовании и программном обеспечении. Arduino работает с помощью микроконтроллера, который достаточно мал, чтобы позволить прямое управление машинами и роботами. Это позволяет пользователю программировать и контролировать движения машины с высокой точностью. Одним из хороших примеров является фрезерный станок с ЧПУ, который поставляется с комплектом Arduino и драйвера двигателя.

• Ethernet/USB-контроллеры:

  Как следует из названия, этот тип контроллера позволяет подключать и управлять станками с ЧПУ через USB или Ethernet. Обычно это обеспечивает быстрый и простой процесс подключения с преимуществом отказа от параллельного кабеля. Примером является контроллер Ethernet Smooth Stepper Motion для фрезерных станков с ЧПУ.

Технические характеристики и обслуживание комплектов контроллеров ЧПУ с 3 осями

Технические характеристики будут варьироваться в зависимости от конкретного рассматриваемого контроллера, но общие спецификации для комплекта контроллера ЧПУ с 3 осями включают следующее.

• Максимальное количество выходных осей: Максимальное количество выходных валов, поддерживаемых контроллером, варьируется. Некоторые имеют максимум 2, в то время как другие могут поддерживать 4-х вальный выход с встроенным или дополнительным редуктором.
• Совместимые двигатели: Контроллеры ЧПУ разработаны для работы с определенным типом шагового двигателя. Некоторые имеют двигатели NEMA 17, в то время как другие имеют двигатели NEMA 23 или другие типы двигателей.
• Метод управления: Различные контроллеры ЧПУ используют методы управления, которые включают USB, Wi-Fi, RTP, EtherCAT, файлы 3D-печати и другие. Доминирующий или типичный метод обычно указывается.

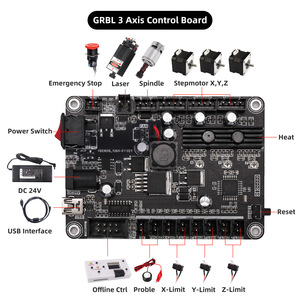

• Поддерживаемое программное обеспечение: Контроллер комплекта ЧПУ может быть совместим с различными типами программного обеспечения. Например, его можно использовать с GRBL, Linux, Spider и другими. Некоторые микроконтроллеры контроллеров имеют определенную прошивку, которая упоминается в спецификациях, например, Arduino с прошивкой GRBL.
• Максимальная частота импульсов: Это относится к контроллерам с шаговыми двигателями. Частота импульсов варьируется в зависимости от управляющего двигателя и других механизмов, предлагаемых в комплекте. Частота импульсов влияет на точное и быстрое движение станка с ЧПУ.

Срок службы контроллера станка с ЧПУ зависит от регулярного обслуживания. Ниже приведены 6 советов по уходу за контроллером станка с ЧПУ с 3 осями. Обратите внимание, что эти советы также применимы к обслуживанию других контроллеров ЧПУ независимо от оси.

• Регулярно мойте детали машины: Снимите все оставшиеся на станке заготовки и протрите все детали и поверхности, чтобы удалить скопившуюся пыль и грязь. Это предотвратит засорение, перегрев и другие проблемы. Убедитесь, что это сделано перед вызовом сервисной службы или установкой машины.
• Очистите и смажьте направляющие: Важно не только очистить направляющие, но и смазать их, чтобы уменьшить трение и износ. Загрязненные направляющие могут привести к значительному и быстрому износу машины.
• Проверяйте ремни и цепи на предмет ослабления: Регулярно проверяйте ремни и цепи на предмет ослабления. Своевременная смазка и натяжение помогут улучшить точность их движения и, в конечном итоге, повысить общую производительность и точность станка.
• Обеспечьте достаточную подачу охлаждающей жидкости: Основное назначение охлаждающей жидкости - удаление режущего тепла и металлической стружки, образующейся в процессе обработки. Однако ее долговечность также имеет решающее значение для обеспечения эффективной и качественной работы. Низкий уровень охлаждающей жидкости необходимо восполнять как можно скорее.
• Используйте пылесос: Пылесос, подключенный к внешнему вытяжному устройству, обеспечивает изоляцию и защиту от взвешенных в воздухе частиц. Это не только защищает здоровье оператора, но и благополучие внутренних частей контроллера машины.
• Обратитесь к профессионалам: В случае сомнений по поводу обслуживания любой детали обратитесь к специалисту. Это поможет обеспечить долговечную и бесперебойную работу контроллера станка с ЧПУ.

Сценарии

Комплекты контроллеров ЧПУ с тремя осями могут применяться в различных отраслях промышленности для автоматизации процессов, включающих резку, фрезерование, сверление и гравировку. Ниже приведены некоторые из областей применения.

• Медицина

  Контроллер используется для производства различных медицинских устройств, в том числе стоматологических инструментов, хирургических инструментов, ортопедических имплантатов и протезов. Его также можно интегрировать с 3D-принтерами для производства имплантатов органов и тканей, а также устройств, поддерживающих эти органы.

• Автомобильная промышленность

  В автомобильной промышленности контроллер ЧПУ с 3 осями широко используется для производства деталей двигателя, элементов подвески, корпусов трансмиссии и деталей коробки передач. Кроме того, он используется для персонализации автомобильных салонов и экстерьеров, таких как сборка приборных панелей и декоративные элементы.

• Аэрокосмическая промышленность

Контроллер ЧПУ с 3 осями широко используется для производства высокоточных компонентов, таких как лопатки турбин, конструктивные элементы и детали двигателя. Он также используется для производства легких аэрокосмических материалов, таких как сотовые композиты и карбоновые волокна.

• Мебельная промышленность

  Контроллер ЧПУ с 3 осями широко используется для резки, сверления и гравировки элементов мебели, таких как столешницы, шкафы и молдинги. Его также можно использовать для создания эргономичных и современных дизайнов мебели.

• Художественные скульптуры и статуи

  Станок с ЧПУ можно использовать для резьбы по таким материалам, как древесный пенопласт, мрамор, камень и пенополистирол, для создания художественных скульптур и декоративных элементов.

• Изготовление вывесок

  Большинство изготовителей вывесок используют станок с ЧПУ для точной резки букв, графики и фигур из различных материалов для изготовления вывесок.

Как выбрать комплект контроллера ЧПУ с 3 осями

При покупке комплекта контроллера ЧПУ с 3 осями важно изучить факторы, которые могут повлиять на его работу со станком, которым он будет управлять. Это начинается с изучения совместимости программного обеспечения и оборудования приобретаемого устройства. К оборудованию относятся серводвигатели, шпиндели, драйверы и фактические физические компоненты контроллера, в то время как программное обеспечение относится к различным типам интерфейсов, используемых для отдачи команд станку с ЧПУ.

В большинстве случаев контроллер должен управлять тремя двигателями, которые используются для обеспечения управляемого компьютером режущего инструмента тремя основными движениями. К ним относятся вращение оси (обычно известной как шпиндель), которая выполняет резку, перемещение объекта, который режется, вверх и вниз (ось Z), а также перемещение его из стороны в сторону (ось X и Y).

Связь между контроллером и компьютерной программой, выдающей команды, обычно осуществляется с помощью решения с открытым исходным кодом, известного как Универсальная платформа G-кода (UGP). Платформа использует команды G-кода для определения конкретных движений, например, куда и насколько перемещаться, а также тип операционных инструкций, необходимых для выполнения определенной функции. Убедитесь, что приобретаемый комплект контроллера ЧПУ поддерживает программное обеспечение компьютера и протоколы связи системы, частью которой он будет.

Еще один важный аспект, который следует изучить, - это уровень технической поддержки, предоставляемой для приобретаемого продукта. Это будет особенно важно в случае каких-либо несчастных случаев, которые приведут к неисправности машины. Изображения схем подключения и объяснения принципа работы, которые необходимы для правильной установки или замены детали, будут иметь решающее значение для обеспечения работы системы в соответствии с требованиями.

Наконец, всегда полезно прочитать отзывы от покупателей, которые приобрели тот же комплект контроллера ЧПУ с 3 осями у рассматриваемого поставщика. Их опыт может предоставить ценную информацию об установке, эксплуатации, совместимости и поддержке продукта.

Часто задаваемые вопросы

Q1: Какое программное обеспечение требуется для работы комплекта контроллера ЧПУ с 3 осями?

A1: Конкретные требования к программному обеспечению могут варьироваться в зависимости от используемого комплекта контроллера ЧПУ. Обычно программное обеспечение должно поддерживать типы файлов, используемые для ЧПУ-обработки, и быть совместимым с операционной системой управляющего компьютера.

Q2: Можно ли модернизировать комплект контроллера ЧПУ с 3 осями в будущем?

A2: Да, большинство комплектов контроллеров ЧПУ с 3 осями разработаны таким образом, чтобы позволить будущие обновления. Пользователи могут улучшить оборудование или повысить возможности контроллера, добавляя новые функции или улучшая существующие.

Q3: Трудно ли собрать комплект контроллера ЧПУ с 3 осями?

A3: Инструкции по сборке обычно прилагаются к комплекту. Сборка контроллера может быть сложной задачей для людей, обладающих определенными техническими знаниями и опытом. Однако это может быть более сложно для тех, кто обладает небольшими техническими знаниями.

Q4: Каковы некоторые распространенные области применения ЧПУ-обработки с 3 осями?

A4: ЧПУ-обработка с 3 осями широко используется в различных отраслях промышленности для создания прототипов, гравировки, сверления, фрезерования, резки, обработки досок, создания прорезей, отверстий и многих других операций над такими материалами, как древесина, пластик, пенопласт и металл.

Q5: В чем разница между комплектом контроллера ЧПУ и автономным станком с ЧПУ?

A5: Комплект контроллера ЧПУ требует сборки и включает в себя отдельные компоненты. Напротив, автономный станок с ЧПУ поставляется готовым к работе и обычно обеспечивает более высокий уровень автоматизации и интеграции.
