Модуль мини rf передатчика приемника

Типы мини-модулей передатчика и приемника радиочастоты

Мини-модуль передатчика и приемника радиочастоты - это компактная система, используемая для отправки и приема сигналов радиочастоты. Они применяются в различных сферах, включая дистанционное управление, беспроводную передачу звука и сети датчиков. Эти модули, как правило, состоят из передающего контура, преобразующего входной сигнал в радиоволну, и антенны для излучения сигнала передатчика. В то же время приемник имеет антенну, способную улавливать радиоволны, и контур для их декодирования в понятный вид.

Некоторые мини-модули передатчика и приемника радиочастоты работают на одной и той же частоте; например, модуль передатчика и приемника 433 МГц имеет одну и ту же частоту. Передатчики и приемники также могут работать на разных частотах, например, передатчик 433 МГц и приемник 315 МГц, которые могут работать с дистанционными пультами и сигнализациями. Эти модули могут быть двухдиапазонными передатчиками и приемниками, работающими одновременно на двух частотах.

Модули передатчика и приемника могут быть аналоговыми или цифровыми. Аналоговая передача может использоваться в старых системах для радиоволн, но цифровая передача лучше подходит для новых систем. Цифровой сигнал лучше модулирует волну, поэтому помехи могут быть сведены к минимуму. При использовании цифрового сигнала данные могут передаваться с меньшим количеством ошибок. Эти модули также могут быть кодированными или некодированными. Некодированные сигналы проходят прямо от передатчика к приемнику без какого-либо шифрования. Их можно использовать для аналоговых систем передачи или там, где безопасность не имеет решающего значения. Кодированные сигналы используются для более безопасной передачи, чтобы гарантировать, что никто другой не сможет расшифровать сигнал между передатчиком и приемником.

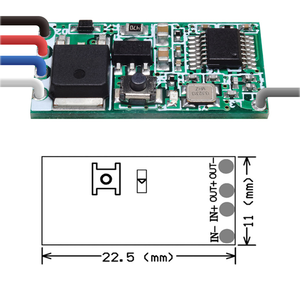

Размеры модулей передатчика и приемника также могут отличаться. Небольшие модули передатчика и приемника обычно имеют размер около 20 мм x 14 мм, но их можно уменьшить до 10 мм x 15 мм. Это будет работать только в том случае, если используется четырехконтактный корпус вместо 22-контактного. Более компактный модуль лучше подойдет для небольших гаджетов и таких вещей, как носимые устройства.

Функции и особенности

Модули передатчика и приемника радиочастоты широко применяются в различных электронных системах. Они обладают такими характеристиками, как небольшой размер, простота интеграции и одноточечное или многоточечное подключение, что делает их популярными для беспроводной передачи сигналов в разных областях.

• Малый форм-фактор

  Эти модули передатчика и приемника радиочастоты имеют миниатюрный размер, который позволяет им вписываться в конструкции с ограниченным пространством. Малый размер делает модули легкими для монтажа на печатных платах, поэтому они совместимы с компактными электронными устройствами.

• Несколько вариантов подключения

  Мини-модули передатчика и приемника радиочастоты предлагают различные варианты подключения, такие как SPI, I2C, UART и GPIO. Эти соединения облегчают интеграцию модуля с микроконтроллером, датчиком, исполнительным механизмом или совместимыми периферийными устройствами. Надежная связь между модулем и другими системными компонентами гарантируется.

• Передача на большие расстояния

  Эти мини-модули обеспечивают передачу на большие расстояния, что позволяет передавать данные по беспроводной связи в широком диапазоне. Такие факторы, как мощность передачи, радиочастота, схема модуляции и условия окружающей среды, влияют на дальность действия. Передача на большие расстояния обеспечивает эффективную передачу сигнала между удаленными точками в таких областях, как промышленная автоматизация, дистанционное управление, связь и телеметрия.

• Низкое энергопотребление

  Низкое энергопотребление этих модулей обеспечивает эффективную работу в устройствах, питающихся от батарей. Сниженное потребление энергии приводит к увеличению срока службы батареи, расширяя возможности устройства. Мини-модули радиочастоты с низким энергопотреблением используют энергосберегающие технологии. Некоторые из этих технологий включают в себя низкоэнергетичные конструкции схем, режимы пониженного энергопотребления и оптимизированную радиочастотную передачу.

• Шифрование данных

  Шифрование данных обеспечивает защищенную беспроводную передачу между модулями передатчика и приемника. Мини-модули радиочастоты используют алгоритмы шифрования, такие как AES - Advanced Encryption Standard, RSA, ECC и DH. Функции шифрования защищают конфиденциальные данные от перехвата, обеспечивая конфиденциальность в таких областях, как финансовые операции, системы безопасности и здравоохранение.

• Широкий диапазон рабочих температур

  Эти мини-модули радиочастоты способны работать в условиях экстремальных температур. Широкий диапазон рабочих температур гарантирует надежную работу в различных условиях. Мини-модули радиочастоты предлагают диапазон рабочих температур от -40 до 85 градусов Цельсия. Это помогает модулям, используемым в таких областях, как промышленное оборудование, аэрокосмическая отрасль, автомобилестроение, а также нефтегазовая промышленность, работать надежно в экстремальных условиях.

• Соответствие мировым стандартам

  Радиочастотные модули соответствуют международным правилам и стандартам, чтобы подтвердить их безопасность и надежность. Соответствие показывает, что модули были испытаны и сертифицированы для соответствия конкретным требованиям. Мини-модули передатчика и приемника радиочастоты соответствуют стандартам FCC для радиочастотных излучений и маркировке CE для стандартов здоровья, безопасности и окружающей среды.

Применение мини-модуля передатчика и приемника радиочастоты

По оценкам, мировой рынок радиочастотных (RF) устройств достигнет внушительной суммы в 50 миллиардов долларов США к 2030 году. Рост спроса на модули передатчиков в секторе потребительской электроники является значительным фактором, способствующим этому росту.

Мини-передатчики радиочастоты являются неотъемлемой частью многих отраслей и сфер применения. Ниже приведены некоторые типичные варианты использования мини-модулей передатчика и приемника радиочастоты:

• Системы дистанционного бесключевого доступа: Модули передатчика радиочастоты используются для управления замками дверей и системами зажигания в автомобилях. Модули обеспечивают передачу сигналов к замкам и системам зажигания.
• Системы домашней автоматизации: Модули приемника радиочастоты получают сигналы от дистанционных пультов управления радиочастотой или датчиков. Их можно использовать для управления освещением, вентиляторами, гаражными воротами и другими бытовыми приборами.
• Метеостанции: Модуль передатчика радиочастоты может передавать данные о температуре, влажности и давлении по беспроводной связи. Промышленные системы мониторинга также используют радиочастотные модули для отслеживания метеорологических показателей. Эти модули могут передавать сигналы на большие расстояния для получения данных о погодных условиях.
• Промышленная автоматизация: Мини-модули радиочастоты используются в промышленной автоматизации для дистанционного управления машинами. Такие области, как конвейерные ленты, сборочные линии и автоматизированные системы, полагаются на модули передатчика и приемника радиочастоты.

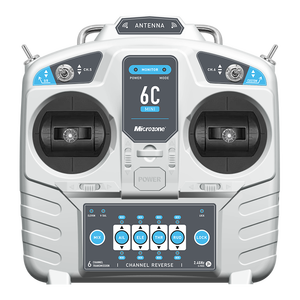

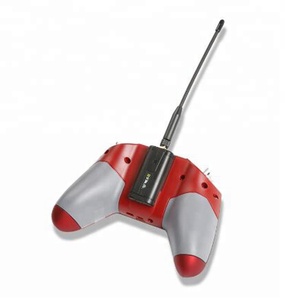

• Игровые контроллеры: Модули передатчика радиочастоты используются в игрушечных машинах, дронах и других игрушках с дистанционным управлением, чтобы обеспечить игровую и продуктивную интеракцию.
• Ошейники для животных и гаджеты для домашних животных: Радиочастотные модули используются в таких областях, как обучающие устройства и ошейники для определения местоположения домашних животных, чтобы отслеживать их местонахождение и обнаруживать изменения в поведении.
• Устройства медицинского мониторинга: Устройства медицинского мониторинга используют модули передатчика радиочастоты для отправки сигналов, которые контролируют пульс, частоту сердечных сокращений, дыхание и физическое состояние пациента. Эти модули обеспечивают передачу данных в режиме реального времени.
• Мониторинг личного здоровья: Носимые устройства для мониторинга здоровья, которые отслеживают частоту сердечных сокращений, физическое состояние и т. д., используют компактные радиочастотные модули для передачи данных.
• Бытовые системы сигнализации: Модули передатчика радиочастоты используются в системах сигнализации. При срабатывании эти модули передают сигналы для оповещения жителей или сотрудников службы безопасности.
• Беспроводные камеры: Системы видеонаблюдения с функцией Wi-Fi оснащены модулем передатчика радиочастоты для передачи видео- и аудиосигналов на приемное устройство.
• Системы дистанционного запуска двигателя: Модули передатчика радиочастоты используются для систем зажигания. Эти модули позволяют водителям дистанционно запускать свои автомобили путем передачи сигнала к системе зажигания.

Как выбрать мини-модуль передатчика и приемника радиочастоты

При выборе модуля передатчика и приемника радиочастоты для миниатюрных приложений необходимо учитывать несколько важных факторов, чтобы убедиться, что правильный модуль будет соответствовать потребностям конкретного приложения:

• Диапазон частот: Учитывайте область применения и среду, в которой будут использоваться передатчик и приемник. При выборе радиочастотного модуля убедитесь, что он поддерживает диапазон частот, необходимый для применения. Убедитесь, что частота модуля может избежать помех от других устройств.
• Выходная мощность: Выходная мощность передатчика определяет дальность действия модуля. Более высокая выходная мощность может увеличить дальность действия, но эффективные по энергопотреблению мини-приемники и передатчики радиочастоты доступны с различной выходной мощностью. Более низкая выходная мощность означает меньшую эффективность энергопотребления. Учитывайте необходимую дальность действия для конкретного приложения и делайте выбор соответствующим образом. Радиочастотные модули с более высокой выходной мощностью в некоторых странах должны быть лицензированы; таким образом, важно выбрать модуль, соответствующий местным нормативным требованиям.
• Тип модуляции: Тип используемой модуляции может влиять на надежность и дальность действия сигнала. Мини-модули передатчика и приемника радиочастоты используют различные типы модуляции, которые отвечают различным потребностям. Убедитесь, что тип модуляции поддерживает требования к передаче данных для конкретного приложения.
• Размер и форм-фактор: Размер и форм-фактор модуля передатчика и приемника радиочастоты влияют на его пригодность для различных приложений. При выборе модуля его размер должен легко вписываться в имеющееся пространство в конкретном приложении. Его форм-фактор также должен соответствовать требованиям к монтажу устройства. Учитывайте размеры и компоновку устройства и убедитесь, что модуль будет правильно подключен к другим компонентам.
• Антенна: Антенна является важной частью любого радиочастотного модуля. При выборе модуля передатчика/приемника убедитесь, что антенна совместима с частотой и выходной мощностью модуля. Тип антенны также должен соответствовать требованиям к монтажу приложения. Выберите антенну, которая не повлияет на общий размер и форм-фактор устройства, будь то внутренняя или внешняя.
• Совместимость: При выборе модуля передатчика и приемника радиочастоты убедитесь, что они совместимы. Проверьте совместимость передатчика и приемника в отношении частоты, типа модуляции и других технических характеристик. Это обеспечит бесперебойную работу между передатчиком и приемником.
• Среда: Окружающая среда играет значительную роль в определении подходящего радиочастотного модуля для задачи. Учитывайте, будет ли радиочастотное устройство использоваться в помещении, на улице или в промышленных условиях. Ищите такие функции, как водонепроницаемость, диапазон рабочих температур и прочность, подходящие для окружающей среды применения.

Вопросы и ответы

В1: Как интегрировать радиочастотные модули в проект?

О1: Часто модули поставляются с контактной площадкой. Припаяйте их к плате или подключите с помощью соединительных проводов. Убедитесь, что вывод TX передатчика подключен к выводу RX приемника, и наоборот.

В2: В чем преимущества мини-передатчиков и приемников радиочастоты?

О2: Они делают возможной беспроводную связь. Они компактны и легко интегрируются с другими проектами. Доступны экономичные решения для беспроводной связи на малых расстояниях.

В3: Какие факторы следует учитывать при выборе передатчика и приемника радиочастоты?

О3: Важно учитывать дальность передачи, частоту, количество и тип каналов. Также проверьте тип антенны, размер, требования к питанию, рабочий цикл, а также то, в корпусе она или нет.

В4: Каковы некоторые распространенные области применения передатчиков и приемников радиочастоты?

О4: Приложения включают в себя радиочастотные пульты дистанционного управления, беспроводные сигнализации, домашнюю автоматизацию, радиочастотные игры и моделирование. Они также используются для промышленной автоматизации, медицинского оборудования, усиления аудиосигналов и передачи данных.

В5: Как питать радиочастотные модули?

О5: Многие модули имеют свой стабилизатор напряжения. Их можно питать непосредственно от линии питания 5 В или 3,3 В. Убедитесь, что напряжение питания находится в пределах номинального рабочего диапазона модуля.
