PWM переключатель

Типы переключателей ШИМ

Переключатель широтно-импульсной модуляции (ШИМ) используется во многих приложениях для управления подачей питания на устройства. Основная функция переключателя ШИМ заключается в регулировании средней мощности, подаваемой на нагрузку, путем включения и выключения переключателя с высокой частотой. Скважность сигнала управляет средней выходной мощностью.

• Линейный переключатель ШИМ

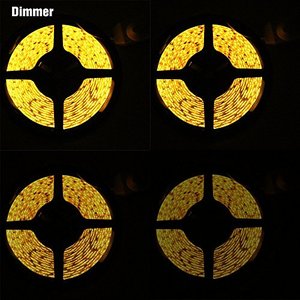

  Линейный переключатель ШИМ - это простой и эффективный способ управления яркостью светодиодов. Он использует линейную технологию переключения для обеспечения постоянного тока для светодиодов, гарантируя постоянную яркость и точность цветопередачи. Изменяя скважность управляющего сигнала, линейный переключатель ШИМ может изменять ток светодиода и достигать желаемого уровня яркости. Это обеспечивает плавное и без мерцания затемнение светодиодов, что делает его идеальным выбором для приложений, где требуется точный контроль светодиодного освещения.

• Высокосторонний переключатель ШИМ

  Высокосторонний переключатель ШИМ - это важный компонент во многих электронных схемах. Он действует как контроллер, управляя потоком мощности от напряжения питания к нагрузке, которая может быть двигателем, светодиодом или другими устройствами. Используя высокосторонний переключатель ШИМ, разработчики могут реализовать различные функции, такие как управление скоростью в двигателях, управление яркостью в светодиодах или даже управление питанием в портативных устройствах. Возможность модуляции мощности, подаваемой на нагрузку, открывает множество возможностей для эффективного и точного управления в электронных системах.

• Низкосторонний переключатель ШИМ

  Низкосторонний переключатель ШИМ - это распространенный компонент, используемый в электронных схемах для управления мощностью, подаваемой на нагрузку. Быстро включая и выключая переключатель, можно регулировать среднее напряжение, воспринимаемое нагрузкой. Это позволяет точно контролировать такие параметры, как скорость двигателя или яркость светодиода. Одним из основных преимуществ низкосторонних переключателей ШИМ является их простота и экономичность. Они часто реализуются с использованием дискретных транзисторов или интегральных схем, что делает их доступными для различных приложений.

Спецификация и обслуживание переключателя ШИМ

• Регулярный осмотр

  Владельцы автомобилей должны регулярно осматривать свои элементы управления ШИМ на предмет износа. Они должны проверять наличие ослабленных соединений, трещин или повреждений самого регулятора или проводки.

• Поддерживайте чистоту

  Важно поддерживать чистоту переключателя ШИМ. На нем может скапливаться пыль и грязь, что может привести к его неработоспособности. Владельцы автомобилей должны использовать мягкую ткань или щетку для удаления грязи с переключателя.

• Правильное использование

  Владельцы автомобилей должны следовать инструкциям по использованию своего переключателя ШИМ. Неправильное его использование может привести к проблемам. Они должны знать, какие настройки доступны и как правильно их регулировать.

• Избегайте перегрузки

  Владельцы автомобилей не должны пытаться использовать переключатель ШИМ для управления большей мощностью, чем он предназначен. Каждый переключатель имеет максимальную мощность, и ее превышение может привести к его повреждению. Они должны проверить спецификации и использовать его в пределах установленных ограничений.

• Проверка соединений

  Ослабленные или корродированные соединения могут привести к проблемам с производительностью переключателя ШИМ. Владельцы автомобилей должны регулярно осматривать всю проводку и клеммы, связанные с переключателем, чтобы обеспечить надежное и чистое соединение.

• Контроль температуры

  Переключатели широтно-импульсной модуляции (ШИМ) не следует использовать в местах с экстремальным жаром или холодом. Высокие температуры могут повредить внутренние компоненты переключателя, что приведет к его неисправности со временем. Точно так же очень низкие температуры могут повлиять на его чувствительность.

• Правильное хранение

  Если элемент управления ШИМ снят с автомобиля, его следует хранить должным образом. Его следует хранить в чистом сухом месте, защищенном от экстремальных температур и влажности. Это поможет сохранить его в хорошем состоянии до тех пор, пока он снова не потребуется.

• Замена при необходимости

  Даже при надлежащем уходе элементы управления ШИМ могут изнашиваться со временем. Если владелец автомобиля замечает, что его элемент управления работает неправильно, ему следует заменить его. Новое устройство обеспечит правильное управление потреблением энергии и поможет избежать повреждения других частей автомобиля.

Как выбрать переключатель ШИМ

При выборе переключателя ШИМ для розничной торговли необходимо учитывать ряд важных факторов:

• Требования к нагрузке:

  Поймите характеристики нагрузки и требования, которые контролирует переключатель ШИМ. Учитывайте максимальные значения тока и напряжения, а также пусковой ток или пиковую нагрузку. Выберите переключатель с грузоподъемностью, которая соответствует или превышает требования, чтобы обеспечить безопасную и надежную работу.

• Тип переключателя:

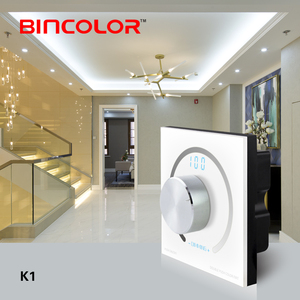

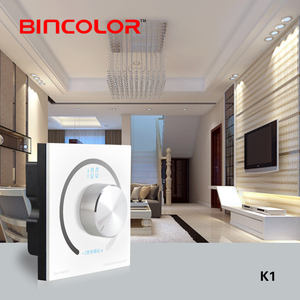

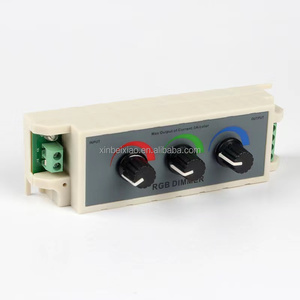

  Учитывайте конкретное применение и требования, чтобы выбрать подходящий тип переключателя ШИМ. Поворотные переключатели ШИМ обычно используются для управления скоростью вентилятора и регулировки громкости звука, в то время как кнопочные и тактильные переключатели компактны и подходят для портативных или небольших устройств. Сенсорные переключатели предлагают современную эстетику и функциональность в дополнение к графическим пользовательским интерфейсам.

• Управляющая схема:

  Для некоторых приложений могут потребоваться более сложные управляющие схемы, такие как микроконтроллеры или программируемые логические контроллеры. В таких случаях выбирайте переключатель ШИМ, совместимый с управляющей схемой, учитывая такие факторы, как уровни напряжения, совместимость сигнала и протоколы связи.

• Эргономика и пользовательский интерфейс:

  Учитывайте конструкцию переключателя, его размер и механизмы обратной связи (тактильные, звуковые или визуальные). Убедитесь, что он соответствует эргономическим требованиям предполагаемого применения и обеспечивает удовлетворительный пользовательский опыт.

• Экологические соображения:

  Если переключатель ШИМ используется в суровых условиях (например, при высокой влажности, пыли или экстремальных температурах), учитывайте уровень экологической защиты (например, класс защиты IP) и долговечность материала, а также его коррозионную стойкость.

• Стоимость и доступность:

  Оцените стоимость переключателя ШИМ с учетом бюджета проекта. Учитывайте доступность компонентов на целевом рынке, а также надежность поставщика для своевременной доставки и поддержки.

Как самостоятельно отремонтировать и заменить переключатель ШИМ

Хотя схемы и реализации ШИМ могут быть сложными, замена переключателя ШИМ в повседневных устройствах - это простой процесс. Вот пошаговое руководство по его выполнению:

1. Отключите устройство и отсоедините его от источника питания. Если это устройство с батарейным питанием, извлеките батареи.

2. Откройте корпус устройства с помощью соответствующей отвертки (обычно крестообразной или плоской).

3. Найдите переключатель ШИМ. Он будет подключен к печатной плате несколькими припаянными контактами.

4. Запишите или сфотографируйте, как подключен старый переключатель (это поможет при установке нового переключателя).

5. Отпаяйте старый переключатель от печатной платы с помощью паяльника.

6. Очистите место с помощью изопропилового спирта, чтобы удалить остатки флюса.

7. Возьмите новый переключатель ШИМ и выровняйте его с контактными площадками на печатной плате.

8. Припаяйте контакты нового переключателя к печатной плате, стараясь не создавать перемычки между контактами.

9. Закройте корпус устройства и закрепите его винтами.

10. Вставьте батареи или подключите устройство к источнику питания.

11. Включите устройство, чтобы проверить, работает ли новый переключатель ШИМ правильно.

Вопросы и ответы

В1: Может ли кто угодно использовать переключатель ШИМ, или он ограничен конкретными приложениями?

A1: Хотя переключатели ШИМ широко используются в различных промышленных и электронных приложениях, их использование не ограничено конкретными областями. Любой может использовать переключатель ШИМ, если он соответствует необходимым спецификациям для предполагаемого применения.

В2: Существуют ли какие-либо меры предосторожности при использовании переключателей ШИМ?

A2: Да, существуют меры предосторожности при использовании переключателей ШИМ. Важно убедиться, что переключатель рассчитан на нагрузку, которую он контролирует, чтобы предотвратить перегрев и потенциальные пожары. Правильная проводка и соединения также имеют решающее значение для предотвращения поражения электрическим током.

В3: Можно ли использовать переключатели ШИМ для устройств с батарейным питанием?

A3: Переключатели ШИМ очень полезны в приложениях с батарейным питанием. Используя широтно-импульсную модуляцию для управления средней мощностью, подаваемой на нагрузку, эти переключатели могут повысить энергоэффективность и продлить срок службы батареи.

В4: Требуют ли переключатели ШИМ какого-либо специального обслуживания?

A4: Переключатели ШИМ обычно не требуют специального обслуживания, кроме того, которое обычно требуется для электрических компонентов. Однако важно поддерживать переключатель чистым и свободным от пыли и грязи, чтобы обеспечить его надежную работу.

В5: Можно ли использовать переключатели ШИМ для управления нагревательными элементами?

A5: Да, переключатели ШИМ можно использовать для управления нагревательными элементами. Однако важно учитывать частоту переключения и ее пригодность для применения, поскольку некоторые нагревательные элементы могут потребовать других методов управления.
