Датчики для обнаружения препятствий

Типы датчиков для обнаружения препятствий

Датчики для обнаружения препятствий - это технологии, используемые в различных приложениях для идентификации и локализации препятствий в окружающей среде. Эти датчики играют решающую роль в повышении безопасности и обеспечении автономной навигации. Существуют различные типы датчиков для обнаружения препятствий, в том числе:

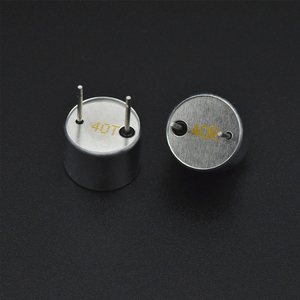

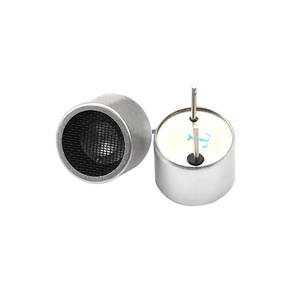

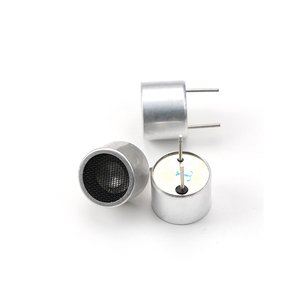

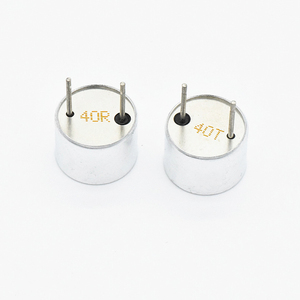

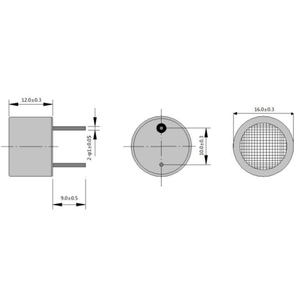

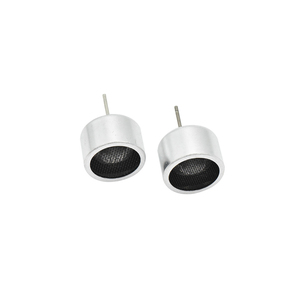

• Ультразвуковые датчики: Ультразвуковые датчики для обнаружения препятствий работают путем излучения звуковых волн на частоте, более высокой, чем могут слышать люди. Они посылают импульс звука, а затем слушают эхо, которое отражается обратно. Время, которое требуется эху для возврата, дает информацию о расстоянии до ближайшего препятствия. Эти датчики широко используются в системах помощи при парковке в автомобилях, позволяя водителям обнаруживать препятствия при движении задним ходом или парковке. Кроме того, они находят применение в робототехнике для предотвращения столкновений и в промышленных условиях для обеспечения безопасности при работе с материалами.

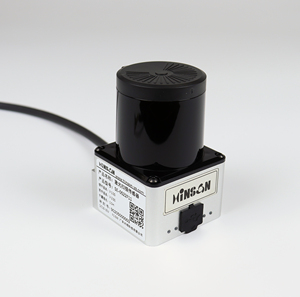

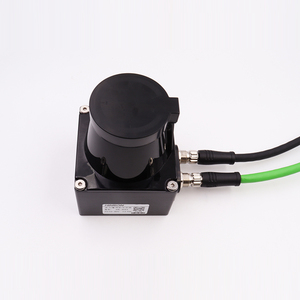

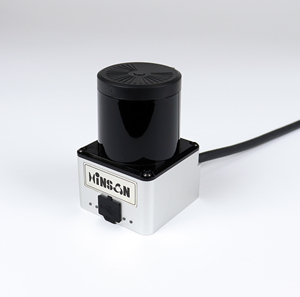

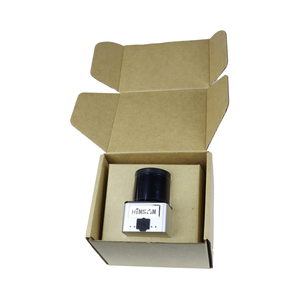

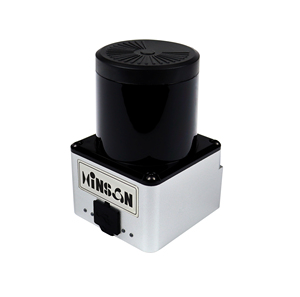

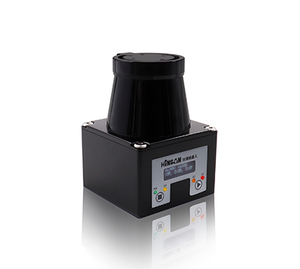

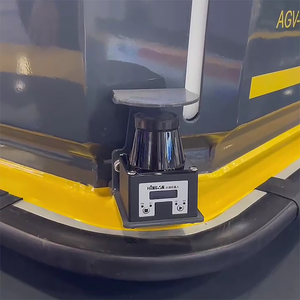

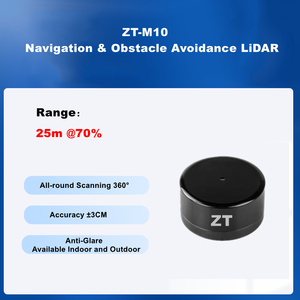

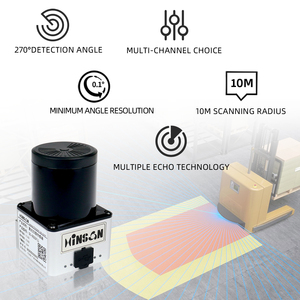

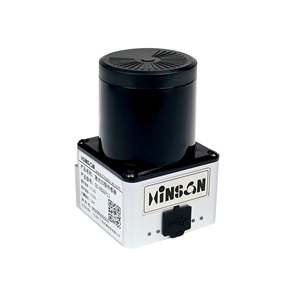

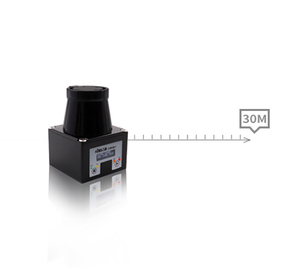

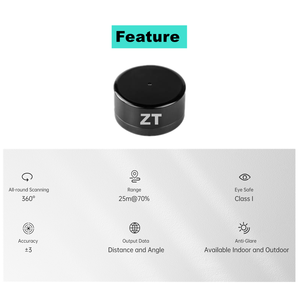

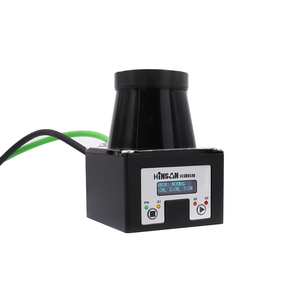

• Лидарные датчики: Лидарные датчики для обнаружения препятствий используют лазерный свет для картографирования окружающей среды. Они излучают быстрые импульсы лазерного света и измеряют время, которое требуется отраженному свету, чтобы вернуться. Это создает подробную 3D-карту окрестностей, позволяя транспортным средствам и беспилотникам обнаруживать и избегать препятствий с высокой точностью. Лидарные датчики широко используются в автономных транспортных средствах для картографирования в реальном времени и обнаружения объектов, обеспечивая безопасную навигацию в сложных условиях. Они также используются в робототехнике для точной локализации и картографирования, а также в строительстве и геодезии для точного картографирования местности.

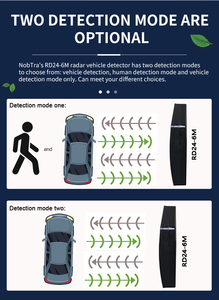

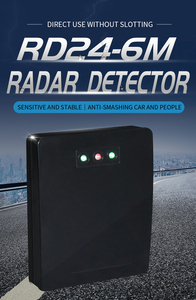

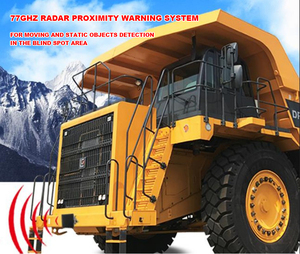

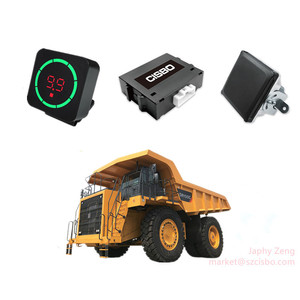

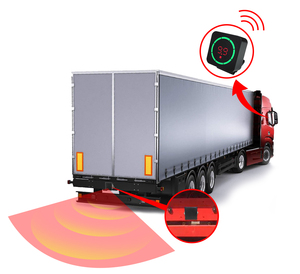

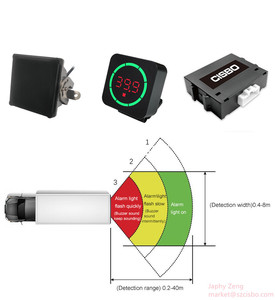

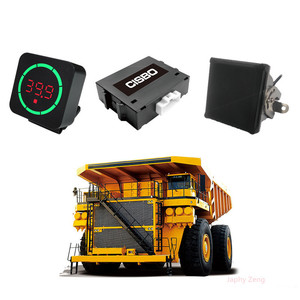

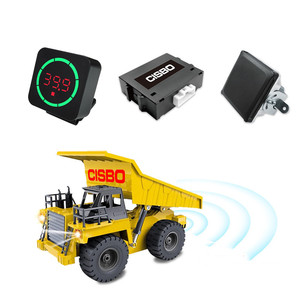

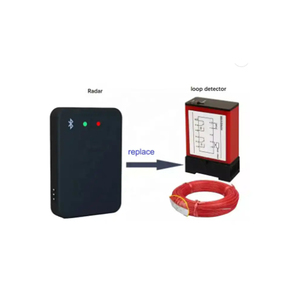

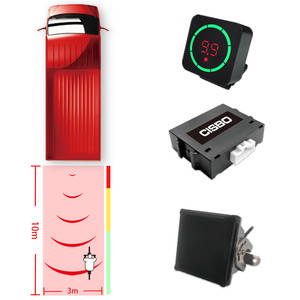

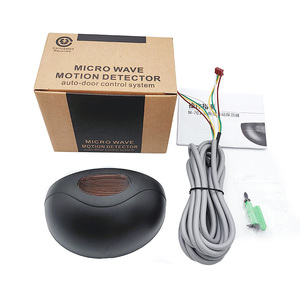

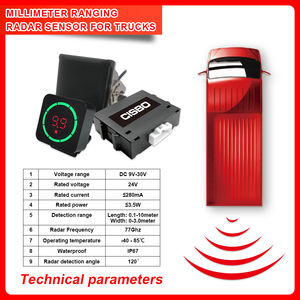

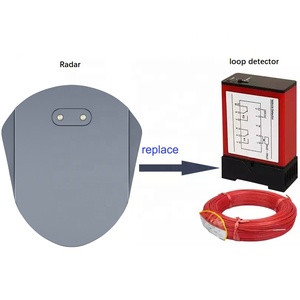

• Радарные датчики: Радарные датчики для обнаружения препятствий используют радиоволны для обнаружения объектов. Они излучают электромагнитные волны и анализируют отраженные сигналы от окружающих препятствий. Измеряя изменения в возвращенных сигналах, известные как эффект Доплера, радарные датчики могут определять расстояние, скорость и направление движения объектов. Эти датчики превосходят в неблагоприятных погодных условиях благодаря своим более длинным волнам, которые могут проникать сквозь дождь, туман и снег. Они обычно используются в адаптивных системах круиз-контроля в автомобилях, позволяя автоматически поддерживать дистанцию ​​до идущего впереди автомобиля. Кроме того, радарные датчики играют решающую роль в управлении воздушным движением, отслеживая положение и движение самолетов, обеспечивая безопасную навигацию.

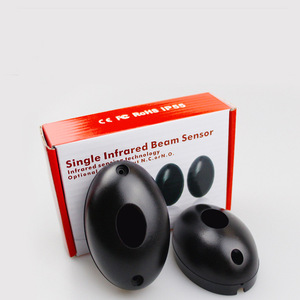

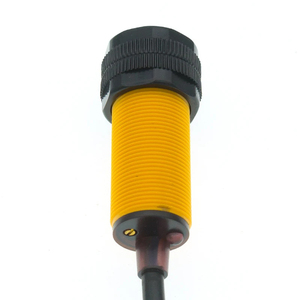

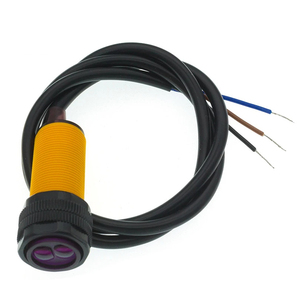

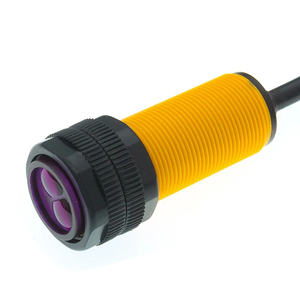

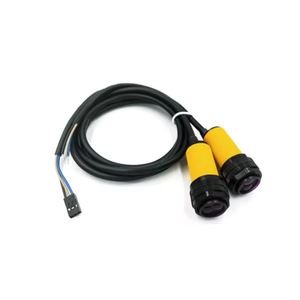

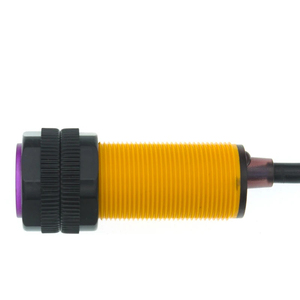

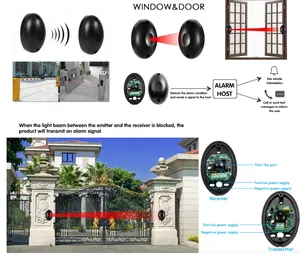

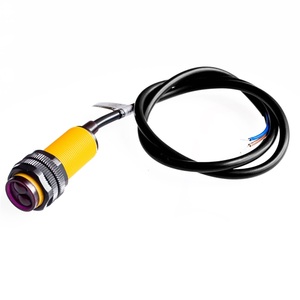

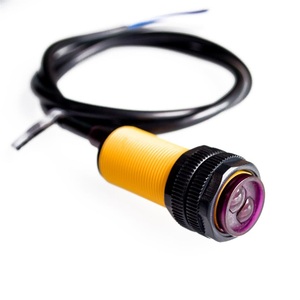

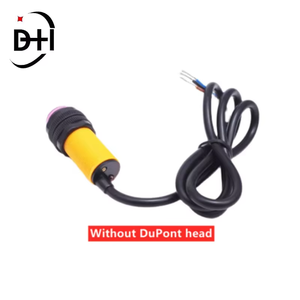

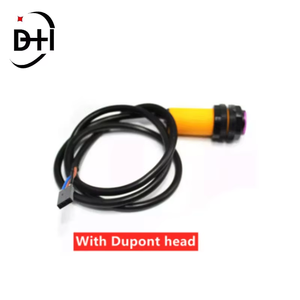

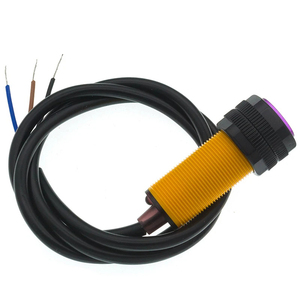

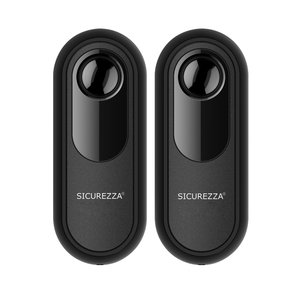

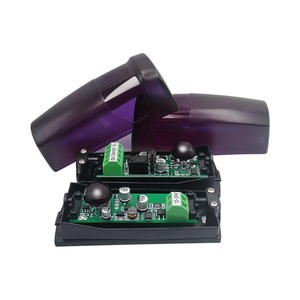

• Инфракрасные (ИК) датчики: ИК-датчики для обнаружения препятствий используют инфракрасное излучение для обнаружения близлежащих объектов. Все объекты излучают инфракрасное излучение, и эти датчики могут ощущать изменения в излучаемых ИК-сигналах. ИК-датчики используются в робототехнике для предотвращения столкновений, позволяя роботам перемещаться в сложных условиях, не сталкиваясь с препятствиями.
• Камеры Time-of-Flight (ToF): Камеры ToF используют модулированный ближний инфракрасный свет для измерения расстояния и создания карт глубины. Они излучают импульсы света и анализируют время, которое требуется отраженному свету, чтобы вернуться. Эта технология позволяет точно измерять расстояние и обнаруживать препятствия в реальном времени. Камеры ToF превосходят в навигации в помещении для мобильных устройств, обеспечивая обнаружение препятствий и их избежание в приложениях дополненной реальности.

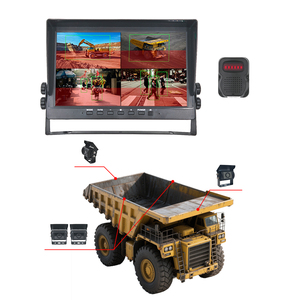

• Компьютерное зрение: Системы обнаружения препятствий на основе компьютерного зрения используют камеры и передовые методы обработки изображений для идентификации и локализации препятствий. Эти системы анализируют визуальные данные для обнаружения пешеходов, транспортных средств и других препятствий в окружающей среде. Системы компьютерного зрения широко используются в автономных транспортных средствах для распознавания объектов и понимания сцены.

Характеристики и обслуживание датчиков для обнаружения препятствий

Производители датчиков для устройств обнаружения препятствий предоставляют несколько спецификаций, чтобы помочь покупателям понять возможности различных продуктов. Вот некоторые из наиболее распространенных спецификаций, с которыми столкнутся покупатели:

• Дальность обнаружения

  Дальность обнаружения относится к максимальному расстоянию, на котором можно обнаружить препятствие. Для ультразвуковых датчиков этот диапазон составляет от 0,2 м до 8 м. Лидарные датчики имеют более широкий диапазон, некоторые достигают 200 м. Однако дальность обнаружения лидарных датчиков может варьироваться в зависимости от погодных условий и освещения.

• Поле зрения (FOV)

  Поле зрения - это область, которую может сканировать датчик обнаружения препятствий. Датчики с широким полем зрения могут обнаруживать препятствия на большой площади. FOV измеряется в градусах. Для камер поле зрения составляет от 60 до 120 градусов. Радарные датчики имеют поле зрения от 20 до 60 градусов.

• Разрешение

  Разрешение определяет способность датчика обнаруживать мелкие препятствия. Датчик с высоким разрешением может обнаруживать более мелкие препятствия, чем датчик с низким разрешением. Например, HD-камера может обнаруживать более мелкие препятствия, чем стандартная камера. Лидарные датчики также выпускаются с разным разрешением, некоторые предлагают более подробное обнаружение препятствий, чем другие.

• Условия эксплуатации

  Разные датчики имеют разные условия эксплуатации. Некоторые предназначены только для использования в помещении, в то время как другие могут хорошо функционировать в условиях наружной среды. Кроме того, некоторые датчики могут выдерживать экстремальные температуры, влажность, а также воздействие пыли или влаги. Датчики с классом защиты IP защищены от пыли и воды.

• Потребляемая мощность

  Низкоэнергетические датчики идеально подходят для устройств с питанием от батарей, поскольку они продлевают срок службы батареи. Однако эти датчики могут требовать более длительной зарядки или иметь сокращенный рабочий диапазон. С другой стороны, высокоэнергетические датчики обеспечивают больше энергии и могут работать непрерывно без длительной зарядки.

Правильное техническое обслуживание датчиков для обнаружения препятствий имеет решающее значение для обеспечения долговечности и оптимальной производительности. Вот несколько общих рекомендаций по техническому обслуживанию для различных типов датчиков обнаружения препятствий:

• Регулярная очистка датчиков для удаления пыли, грязи или мусора, которые могут повлиять на их работу.
• Регулярный осмотр датчиков на наличие признаков повреждений, износа или разрывов и своевременное устранение любых проблем.
• Обеспечение надежности всех проводов и соединений для предотвращения потери сигнала или перерывов в работе.
• Регулярная калибровка датчиков в соответствии с инструкциями производителя для поддержания точного обнаружения препятствий.
• Замена любых изношенных или деградированных компонентов, таких как батареи или уплотнения, для обеспечения оптимальной производительности.
• Использование датчиков в соответствии с их заданными условиями эксплуатации, такими как температура и влажность, для предотвращения повреждений.
• Обновление прошивки и программного обеспечения для интеллектуальных датчиков, таких как датчики с обнаружением препятствий, для улучшения функциональности и производительности.
• Защита датчиков от экстремальных погодных условий, таких как сильный дождь, снег или сильный ветер, с помощью соответствующих кожухов или щитов.
• Использование устройств защиты от перенапряжения для предотвращения повреждений от электрических перенапряжений или скачков напряжения.

Как выбрать датчики для обнаружения препятствий

Выбор правильного датчика для обнаружения препятствий зависит от различных факторов, в том числе:

• Требования приложения

  Это включает в себя рассмотрение цели системы обнаружения препятствий. Например, предназначена ли она для помощи при парковке, автономной навигации или промышленной безопасности? Разные приложения имеют разные потребности в чувствительности и точности.

• Условия окружающей среды

  Здесь необходимо учитывать условия эксплуатации. Такие факторы, как условия освещения, погода (дождь, туман, снег) и наличие пыли или мусора, влияют на работу датчика. Выбирайте датчики, достаточно прочные, чтобы выдерживать экологические проблемы.

• Дальность обнаружения

  Следует учитывать необходимую дальность обнаружения в каждом приложении. Разные датчики имеют разный диапазон, и выбранный датчик должен быть подходящим, чтобы избежать ненужных препятствий.

• Слияние датчиков

  Иногда объединение данных от нескольких типов датчиков повышает надежность обнаружения препятствий. Это связано с тем, что оно использует преимущества каждого типа датчика, улучшая общую производительность системы. Например, объединение данных от радара и камер может обеспечить более надежную систему обнаружения препятствий.

• Стоимость и бюджет

  Следует учитывать доступный бюджет. Типы датчиков и технологии различаются по стоимости, поэтому важно найти баланс между производительностью и доступностью.

• Интеграция и совместимость

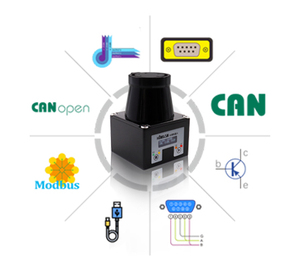

  Следует учитывать, насколько хорошо датчики для обнаружения препятствий интегрируются с существующими системами. Также рассмотрите варианты подключения и совместимость с другими компонентами (например, контроллерами, дисплеями).

• Техническое обслуживание и надежность

  Следует учитывать необходимый уровень технического обслуживания и ожидаемую надежность датчика. Выбор надежных датчиков сводит к минимуму простои системы и снижает затраты на техническое обслуживание.

• Пользовательский интерфейс и обратная связь

  Выбранные датчики должны иметь пользовательский интерфейс, который обеспечивает четкую обратную связь в случае обнаружения препятствия. Следует учитывать метод обратной связи (визуальный, звуковой, тактильный) и четкость информации.

Как своими руками заменить датчики для обнаружения препятствий

Замена датчиков для обнаружения препятствий может быть простым процессом, который можно выполнить дома, имея правильные инструменты и знания. Следуйте этому руководству, чтобы узнать, как заменить датчик парковки. Прежде чем начать, убедитесь, что у вас есть следующее:

• Правильный датчик парковки для автомобиля.
• Набор отверток.
• Торцевые головки (если требуется для автомобиля).
• Проводные разъемы (если они не входят в комплект с новым датчиком).
• Изолента.
• Мультиметр (необязательно, для проверки старого датчика).

Пошаговое руководство:

• 1. Выключите зажигание автомобиля и убедитесь, что соблюдены меры безопасности.
• 2. Используйте отвертку, чтобы снять крышку датчика и добраться до старого датчика.
• 3. Аккуратно отсоедините проводной разъем от старого датчика.
• 4. Если вы используете мультиметр, проверьте старый датчик, чтобы убедиться, что он не работает. Если он работает, пропустите следующий шаг.
• 5. Используйте отвертку или торцевые головки, чтобы снять старый датчик с места установки и заменить его новым.
• 6. Подключите проводной разъем к новому датчику, убедившись, что соединение надежное.
• 7. Установите крышку датчика на место и закрепите ее винтами.
• 8. Включите зажигание автомобиля и проверьте новый датчик, чтобы убедиться, что он работает правильно.

Вопросы и ответы

В1: Где используются датчики для обнаружения препятствий?

A1: Датчики обнаружения препятствий широко используются в различных приложениях, в том числе в автономных транспортных средствах, робототехнике, навигации дронов, системах виртуальной реальности и промышленной автоматизации.

В2: В чем преимущества использования датчиков обнаружения препятствий?

A2: Датчики обнаружения препятствий повышают безопасность, увеличивают эффективность, снижают человеческие ошибки и повышают общие возможности систем или транспортных средств.

В3: Могут ли датчики обнаружения препятствий обнаруживать все типы препятствий?

A3: Хотя датчики обнаружения препятствий предназначены для обнаружения широкого спектра препятствий, их эффективность может варьироваться в зависимости от типа датчика и размера, формы и материала препятствия.
